¶ Le zone esterne illuminate
L'illuminazione esterna è suddivisa in sei zone alimentate separatamente:
- Luci del muretto esterno
- Lampioni alti
- Luce patio
- Luci terrazzo
- Luci della rampa garage
- Faretti LED
Sono comandate da vari switch Shelly e integrate in Home Assistant che attraverso automazioni le accende tutte 20 minuti dopo il tramonto e le spegne 20 minuti prima dell'alba.

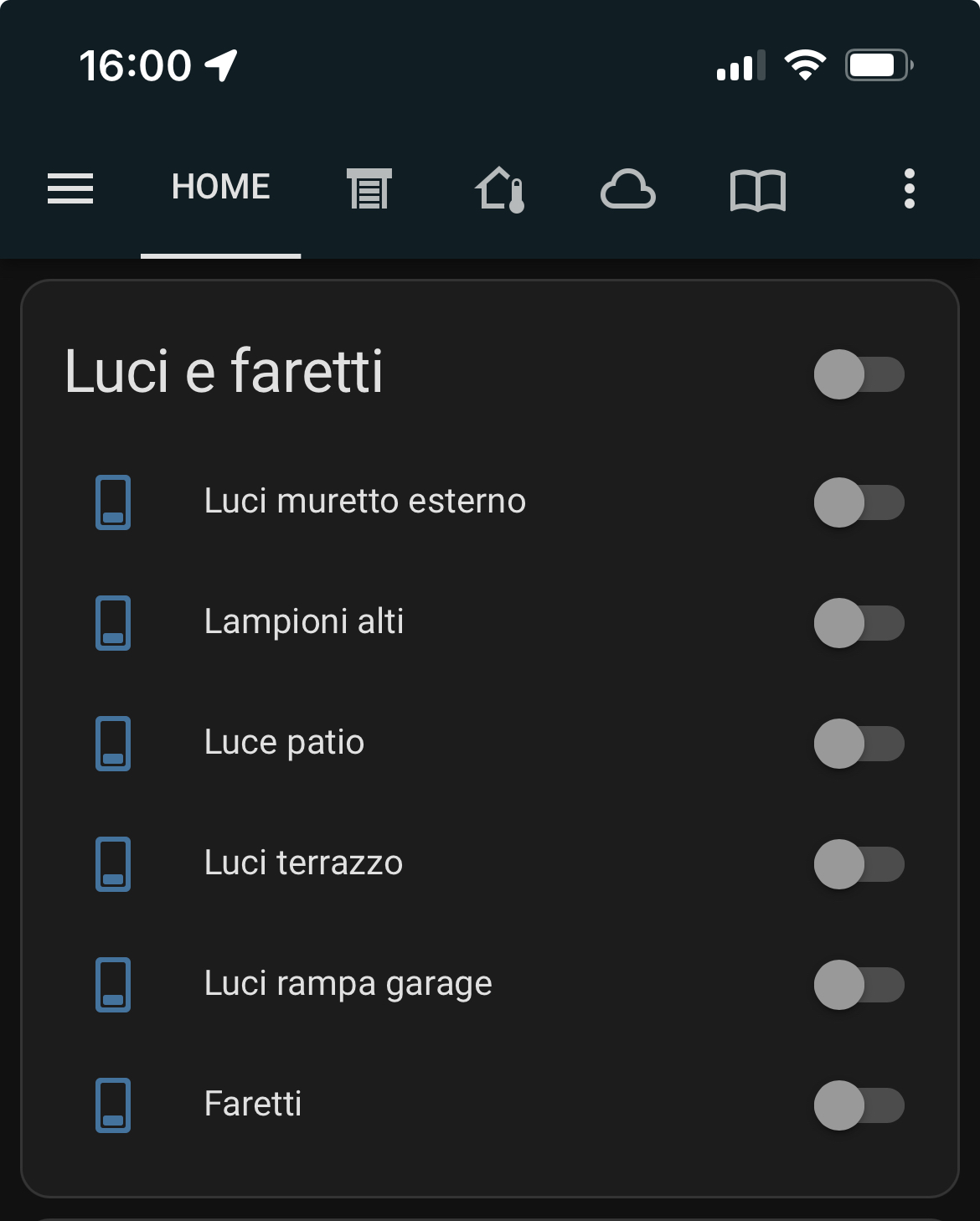

Sono anche comandabili individualmente o in gruppo attraverso la dashboard di Home Assistant.
¶ Shelly quadro elettrico lavanderia

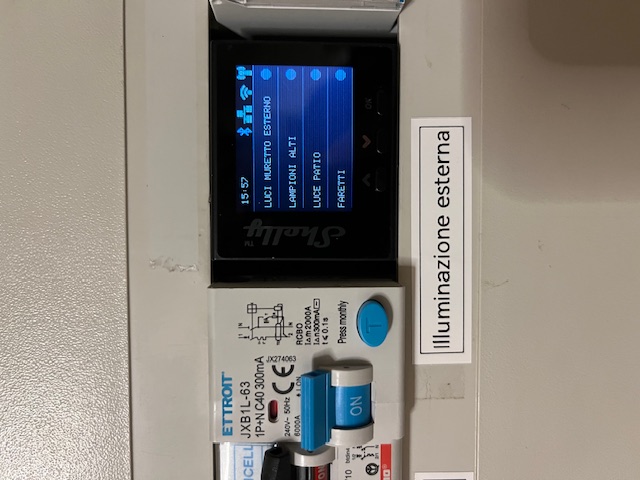

Lo Shelly nel quadro elettrico in lavanderia è un Pro 4PM accessibile all'url locale http://shelly-lavanderia.home.
Comanda quattro zone:
¶ Luci del muretto esterno
Sono posizionate lungo il muretto che dal cancello esterno conduce al portone interno.
¶ Lampioni alti
I lampioni alti sono tre, posizioni agli angoli della casa sotto la sporgenza del tetto.
¶ Lampione patio
Dei tre lampioni a muro presenti nel patio, quello comandato dal quadro centrale è quello centrale, di fianco alla porta.
Questo lampione all'origine era comandato da un sensore crepuscolare, posizionato sopra il coprilampione e gestito da un apposito pannello secondario posizionato sotto il quadro elettrico principale, che ora abbiamo tolto. Rimane però il cavo elettrico che li collegava (indicato da una fascetta nel quadro elettrico), eventualmente riusabile in caso di necessità).
¶ Faretti LED
I faretti LED del giardino sono due all'angolo della topia, uno sul tiglio, uno sul palo di fronte all'ingresso.
Il faretto del tiglio e quello sul palo di fronte all'ingresso hanno anche un volumetrico, per cui si accendono solo se rilevano un passaggio davanti a loro.
¶ Shelly garage
Lo Shelly nel quadro elettrico in garage è un Pro 4PM accessibile all'url locale http://shelly-garage.home.
Comanda una zona:
¶ Luci rampa garage
Sono incassate nel muro della rampa.
Nel quadro elettrico arriva solo il ritorno della fase, non il neutro (che è invece delle altre utenze sotto un diverso sezionatore) quindi possiamo solo comandarle con un contatto pulito, ma lo Shelly Pro 4PM ha contatti sotto potenziale, quindi quella uscita dello Shelly in realtà comanda un contattore che abbiamo aggiunto a lato.
¶ Shelly terrazzo

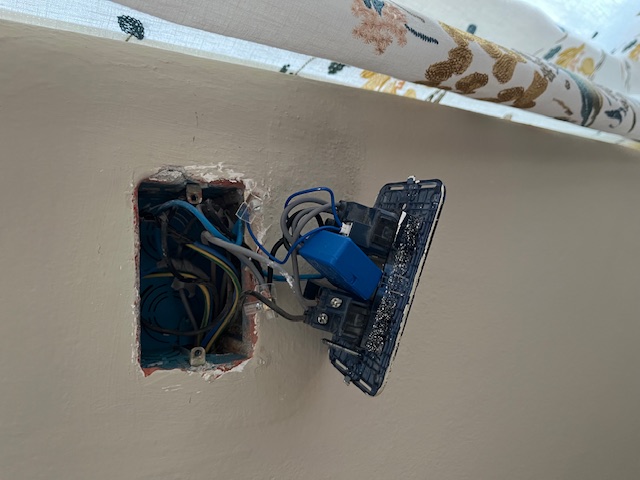

Nella scatola interruttori a sinistra della porta destra del terrazzo è posizionato uno Shelly 1 Mini Gen3 accessibile all'url locale http://shelly-terrazzo.home.
Comanda una zona:
¶ Luci terrazzo
Sono i due lampioni del terrazzo.
Le luci sono anche comandabili direttamente dall'interruttore, oltre che da Home Assistant, configurato in modo che l'interruttore inverte lo status dello switch (accende se spento, spegne se acceso).
¶ Vecchi timers
Originariamente, le varie luci esterne erano comandate da componenti timers e crepuscolari, ora smontati e conservati in garage nel caso tornassero utili.
Sono:
Interruttore programmabile DATA LOG di Orbis, vedi scheda qui e manuale di istruzioni qui.
Interruttore astronomico 12.81.8.230.0000 della Finder, vedi scheda qui e manuale di istruzioni qui.
La programmazione può anche essere effettuata usando l'app Finder Toolbox tramite connessione NFC, ma non ero riuscito a farlo connettere.
Interruttore orario SUL 181 d della Theben, vedi scheda qui e manuale di istruzioni qui.
