¶ L'impianto
E' stato installato ex-novo nel Novembre 2024 dalla Termosystem di Filocamo, a sostituzione della vecchia Viessman, caldaia top di gamma vent'anni fa ma ormai fuori produzione e a rischio pezzi di ricambio.

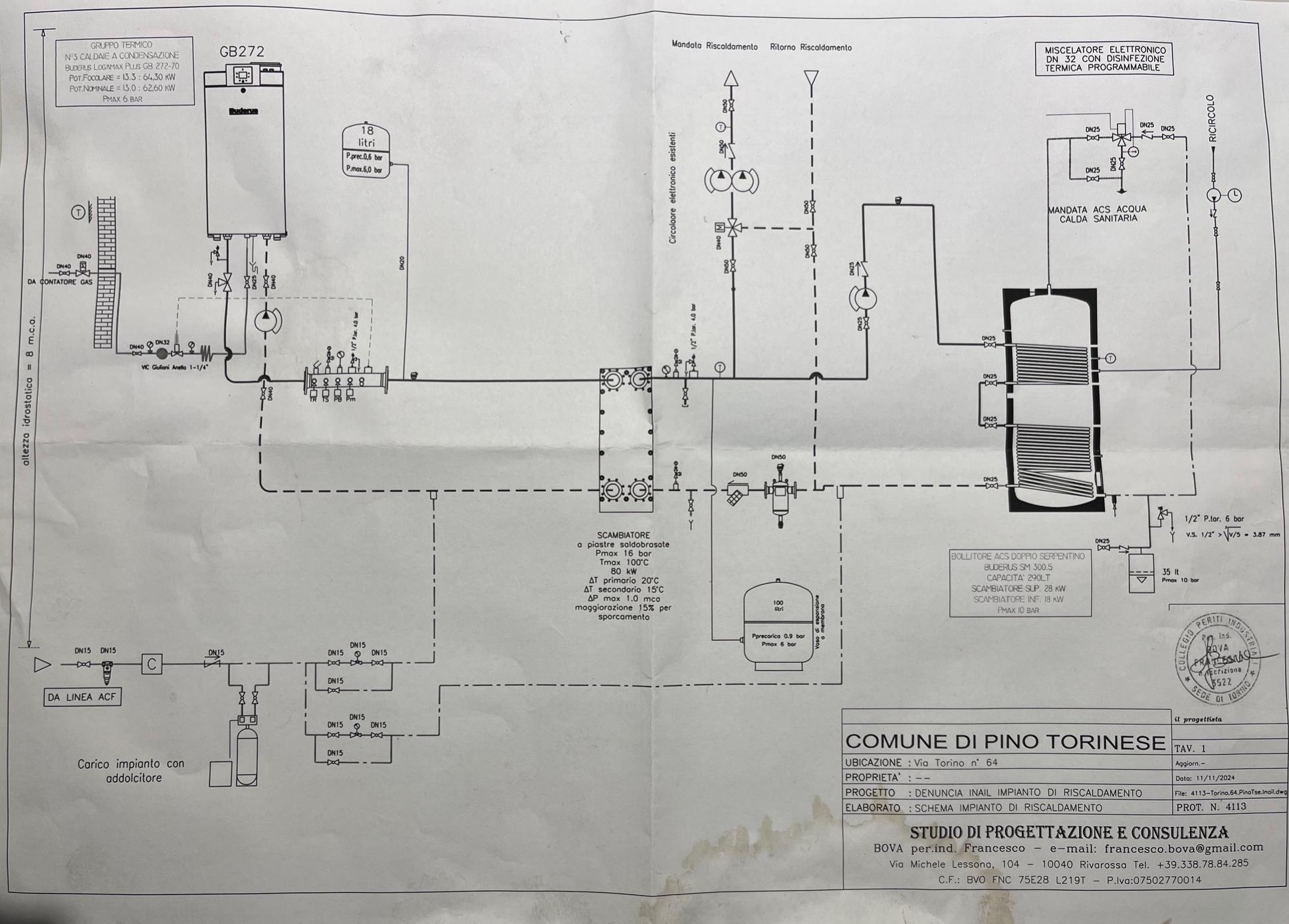

Questo è lo schema generale dell'impianto. La parte di riscaldamento acqua sanitaria è descritta in dettaglio nei capitoli sull'impianto idraulico.
¶ Carico impianto
A valle della mandata acquedotto si diparte la sezione di carico dell'impianto, dotata di saracinesca, contatore e valvola di sicurezza.
Nel carico del primario, un filtro addolcitore tratta l'acqua della caldaia per preservarla da incrostazioni. Il filtro può trattare fino a 2500 litri di acqua, che corrispondono più o meno a 10-20 carichi del primario.
¶ Caldaia

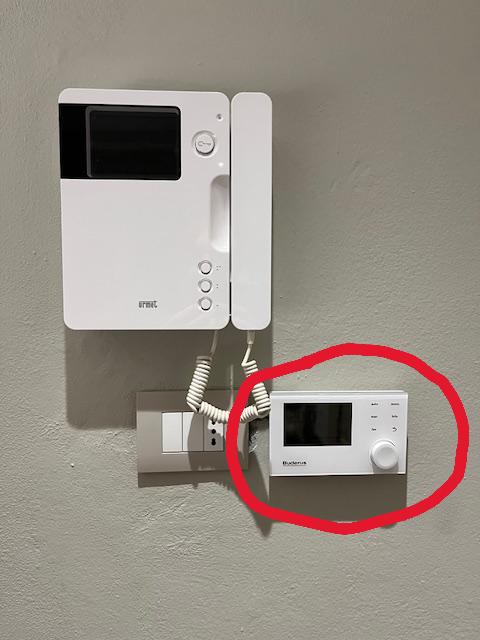

E' una caldaia a condensazione Buderus Logamax plus GB272-70 H, 70kW di potenza. Comandata via unità di comando sulla caldaia stessa, o via centralina di comando posizionata in cucina.
La condensazione viene scaricata nel pozzetto della centrale termica, dopo essere passata attraverso un dispositivo di neutralizzazione (che elimina l'acidità portando il pH a >6.5) per permettere lo scarico a norma nella fognatura.
¶ Circuito primario
La caldaia scalda l'acqua per i radiatori e per il boiler attraverso uno scambiatore saldobrasato, che permette l'ingresso in caldaia solo di acqua in circuito chiuso, separata da quella dei radiatori, per una vita utile di utilizzo maggiore.
Nel circuito primario sono concentrate una serie di valvole di sicurezza, a norme INAIL. Sono dotate di pulsanti per spegnere la caldaia in caso di eccessiva pressione.
Inoltre è presente un manometro per il gas (schiacciare pulsante per leggere pressione) e un filtro per il gas.
I manometri di controllo pressione hanno un pulsante rosso, che se produce un click quando viene premuto allora indica che era scattato un blocco di sicurezza (pressione troppo alta o troppo bassa). Quando va in blocco pressione, la caldaia lo segnala con un
Errore 2955, che non spiega bene la causa (quindi se c'è quell'errore, provare prima di tutto a sbloccare i manometri).
Altra causa di errore può essere il blocco della pompa acqua calda sanitaria.
¶ Circuito secondario
Manda l'acqua scaldata dallo scambiatore nel circuito dei radiatori (o del boiler, switch comandato dalla valvola deviatrice).
La circolazione nell'impianto è fornita da un circolatore gemellare DAB Evoplus D 60/250.40 M. L'esatto prodotto non è più in catalogo, il manuale per il modello Evoplus attuale è scaricato offline qui, preso online dal sito DAB
Le pompe sono ridondanti, e dall'interruttore apposito nel quadro elettrico si possono spegnere o attivare alternativamente.
Ricordarsi di alternarne il funzionamento, all'incirca una volta al mese.
D'estate conviene spegnerle (direttamente dal quadro elettrico), in quanto il riscaldamento non entra in funzione (la caldaia non scalda) ma loro continuerebbero a girare inutilmente.
